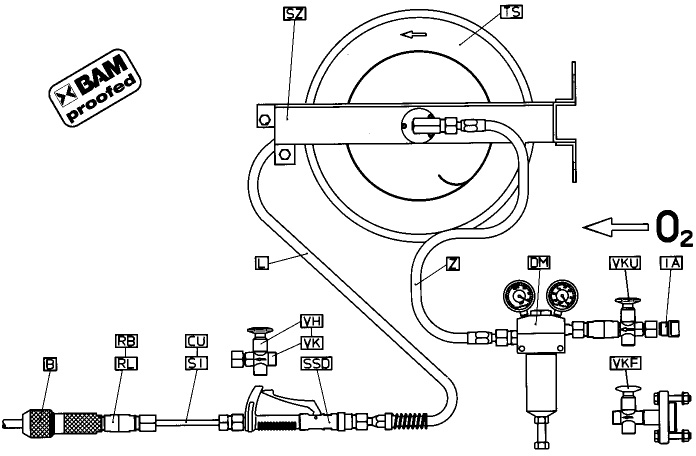

CONJUNTO DE
COMPONENTES DE SEGURANÇA |
|
|
|
|
 |
|
|
|
|
| B | Prendedor de Lança |
| RB, RL | Dispositivo anti-retorno de chama e escória |
| CU, SI | Tubo de extensão |
| SSD | Válvula progressiva e de fechamento rápido |
| VK/VH | Válvula de operação manual (1/2 volta e 5 voltas) |
| L | Mangueira especial revestida de fibra de vidro |
| T | Tambor enrolador de mangueiras (automático) |
| SZ | Rolo guia do tambor enrolador |
| Z | Mangueira de conexão (entre tambor enrolador e pipeline) |
| DM | Válvula reguladora de pressão |
| VKF/VKU | Válvula de fechamento do fluxo de oxigênio (junto ao pipeline) |
| IA | Acoplador cônico |
|
|
|
|
|
|||
|
Tolerâncias aceitas pelos prendedores de lança BEDA |
|||
|
|
|||
| Lança (bitola) | Diâmetro externo (mm) | ||
| Nominal | Mínimo | Máximo | |
| 6mm | 6 | 5,8 | 6,4 |
| 8mm | 8 | 7,7 | 8,4 |
| 1/8" | 10 | 9,8 | 10,6 |
| 1/4" | 13,5 | 13,2 | 13,9 |
| 3/8" | 17 | 16,7 | 17,5 |
| 1/2" | 21,5 | 21,0 | 21,8 |
| 3/4" | 27 | 26,5 | 27,2 |
| 1" | 34 | 31,8 | 34,28 |
|
|
|||
